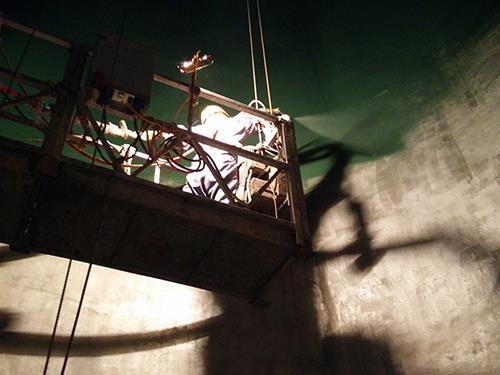

涂层厚度均匀性是衡量聚脲喷涂加工质量的核心指标之一。厚度不均会导致局部防护不足或应力集中，影响使用寿命。在实际加工中，喷枪参数、基面形状、操作手法、环境条件等均会影响厚度分布。本文系统分析聚脲喷涂加工中厚度均匀性的主要影响因素，并提出相应的控制策略，以帮助加工企业提高成品一致性。
影响因素分析：
喷枪移动速度与角度。速度过快则涂层偏薄，过慢则偏厚且易流挂。角度若不垂直基面（偏斜>15°），雾化颗粒斜向沉积，迎风面厚、背风面薄。控制策略：采用自动喷涂机器人或导轨，保证恒定速度（0.4~0.6米/秒）和垂直角度；人工操作时需经过专门训练，并使用激光指示器辅助保持垂直。
喷涂距离。距离过近（<40厘米）则冲击力大，涂层致密但厚度高且易反弹损耗；过远（>90厘米）则雾化颗粒飞散，厚度降低且材料浪费。最佳距离为60~80厘米，应通过试喷确定并固定。
物料流量与压力。流量不稳定会导致厚度波动。应使用高精度计量泵，并定期校准。压力波动应控制在±0.5 MPa以内，可通过蓄能器和稳压阀实现。
基面粗糙度。粗糙表面实际涂覆面积大于表观面积，若按平面计算厚度则实际偏薄。控制策略：在粗糙面上喷涂时，适当增加喷涂道数或提高单道湿膜厚度，并采用粗糙度修正系数调整厚度目标值。
重叠搭接宽度。手工操作时搭接宽度不一，重叠区厚度叠加，非重叠区偏薄。建议搭接宽度固定为喷幅的50%，使用导轨或标记线辅助。自动喷涂则通过程序设定。
温度影响。物料温度升高则粘度降低，同等压力下流量增大，厚度增加；反之减薄。控制策略：保持加热器温度恒定（±2℃），并使用保温软管减少热量损失。
厚度控制的具体做法：加工前进行试喷，在试板上测量厚度，调整参数至达标。正式加工中，每道喷涂后使用湿膜梳随机检测，发现偏差及时调整。最终干膜厚度采用无损测厚仪（磁性或超声波）全面检测，每平方米至少测3~5点，统计平均值和标准差。要求标准差不超过平均值的10%。
对于复杂异形件，可采用“预补涂”策略：在不易喷涂的凹角、边缘预先手工刷涂一道，然后再整体喷涂，保证这些部位厚度不低于大面。
案例：某聚脲加工厂通过引入闭环控制系统（在线测厚反馈调节流量），将厚度均匀性从±20%提升至±8%，废品率下降5个百分点。虽然投资增加，但长期效益显著。
总之，聚脲喷涂加工的厚度均匀性需要从设备、工艺、操作、检测多方面综合控制，建立标准化作业指导书和实时监测体系是实现高质量产品的关键。
