在潮湿环境（如地下管道、海洋工程、卫浴设施等）中，水蒸气渗透是导致基材腐蚀、涂层失效的重要诱因。聚脲防腐涂层作为工业领域常用的防护材料，其耐水蒸气性能直接关系到防腐体系的长期稳定性。优异的耐水蒸气性能可阻止水蒸气穿透涂层到达基材表面，避免基材因受潮发生电化学腐蚀，同时防止涂层因内部水汽积聚出现鼓泡、开裂等问题。深入了解聚脲涂层的耐水蒸气性能特点，及其影响因素与优化方法，对保障防腐工程质量具有重要意义。
从材料本质来看，聚脲防腐涂层具备出色的耐水蒸气基础性能，这与其独特的化学结构和交联形态密切相关。聚脲由异氰酸酯组分与氨基化合物组分通过逐步聚合反应形成，产物是具有高交联密度的弹性体结构。这种紧密的交联网络能有效阻挡水蒸气分子的渗透 —— 水分子需克服涂层内部的分子间作用力才能穿过，而高交联密度大幅增加了水分子的渗透路径长度与阻力。同时，聚脲涂层本身不含挥发性溶剂，固化过程中无溶剂挥发留下的孔隙，减少了水蒸气渗透的 “通道”，进一步提升了耐水蒸气能力。相关测试数据显示，聚脲涂层的水蒸气透过率通常低于 5g/(m²・24h)，远优于传统环氧树脂涂层（约 15-20g/(m²・24h)），在潮湿环境中能长期保持良好的阻隔效果。
不过，聚脲涂层的耐水蒸气性能并非一成不变，会受到原料配方、施工质量、环境条件等因素的影响。在原料配方方面，异氰酸酯的种类与用量是关键：芳香族异氰酸酯制成的聚脲涂层，其交联密度通常高于脂肪族异氰酸酯产品，耐水蒸气性能更优；若氨基化合物组分中含有较多亲水基团（如羟基），则会增加涂层对水分子的吸附能力，降低耐水蒸气性。施工质量的影响同样明显：若基材表面处理不彻底（如残留浮锈、油污），会导致涂层与基材结合不紧密，形成微小缝隙，水蒸气可通过缝隙渗透至基材；喷涂过程中若出现漏涂、针眼等缺陷，也会直接成为水蒸气渗透的 “突破口”。此外，长期暴露在高温高湿环境中，聚脲涂层会逐渐发生老化，交联结构出现微裂纹，耐水蒸气性能也会随之下降。

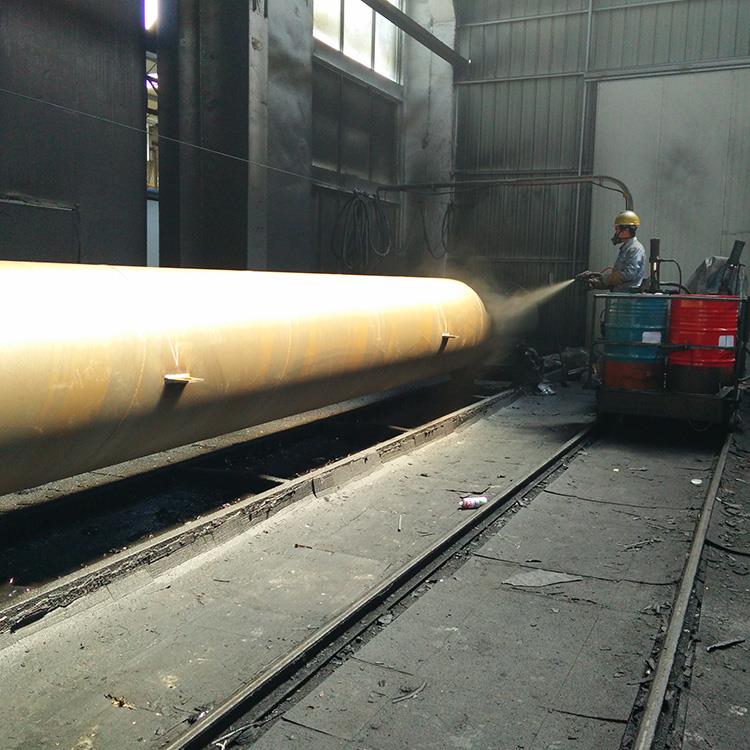

为进一步提升聚脲防腐涂层的耐水蒸气性能，可从配方优化、施工控制、后期维护三方面采取措施。在配方设计上，可选用高纯度异氰酸酯与低亲水基团的氨基化合物，同时添加纳米级阻隔填料（如蒙脱土、二氧化硅），利用纳米填料的层状结构或高比表面积，进一步阻断水蒸气渗透路径。施工环节需严格把控基材处理质量，确保基材无浮锈、油污，且表面粗糙度符合要求（锚纹深度 50-80μm）；喷涂时需控制喷枪压力（0.5-0.8MPa）、移动速度与喷涂厚度，避免出现漏涂、针眼等缺陷，必要时可采用多层喷涂工艺，增强涂层的整体阻隔性。后期使用过程中，需定期检查涂层状态，若发现涂层出现裂纹、鼓泡，应及时进行修补，防止水蒸气通过破损处渗透。
